Installation d'un QuickShift
Publié par Ghost2000 le 16/01/2009 (10497 lus)
Ce Tuto va vous expliquer comment monter un Quick-shift sur votre megane coupé equipé d'une boite JB ou JC. aussi bien en Ph qu'en Ph2.
Installation d’un Quick Shift
Pour Megane Ph1 2l16 pour la mienne mais surement même principe pour les autres.
Petite différence entre le ShortShift et le QuickShift
Le Shortshift se modifie au niveau du levier de vitesse.
Le quickshift est donc un système qui permet de raccourcir la course du levier de vitesse. Ainsi pour le passage d’un même rapport, la course du levier est réduite. Se place sur la tringlerie
Matériel utilisés :
- Le quickshift a placer
- Une douille ou clé de 13
- Un chiffon pour nettoyer
- Un tournevis plat
- Une pince pour circlips.

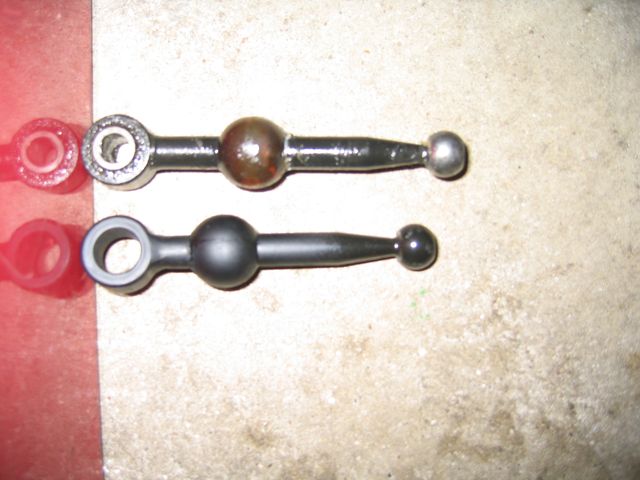

Photo du quick shift
En haut celui d'origine
En bas celui qui va le remplacer
Etape 1 : Préparation de l’environnement de travail
Monter la voiture cotée gauche
J’ai démonté la roue mais pas nécessaire.
Retirer le carter de protection pour ceux qui en ont un
Etape 2 :

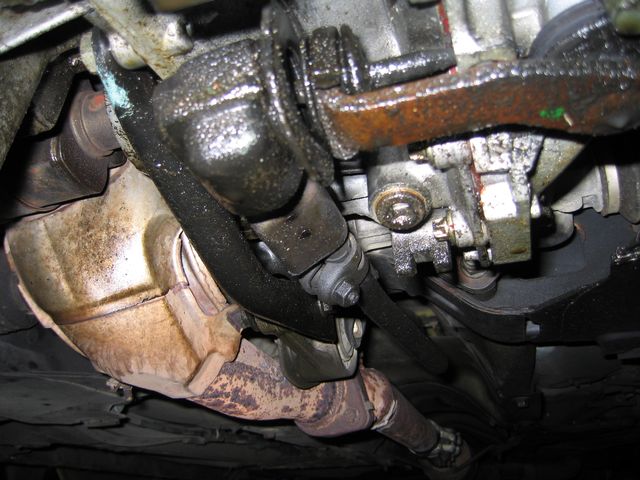

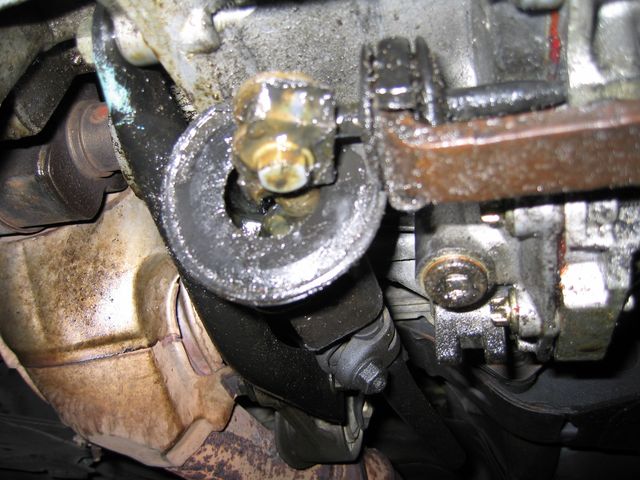

Faire pivoter le soufflet en tirant légèrement dessus ou a l’aide d’un tournevis vers la barre de la tringlerie (attention de ne pas le percer). On le fait pivoter autour de la vis et elle apparaît.
Etape 3 :

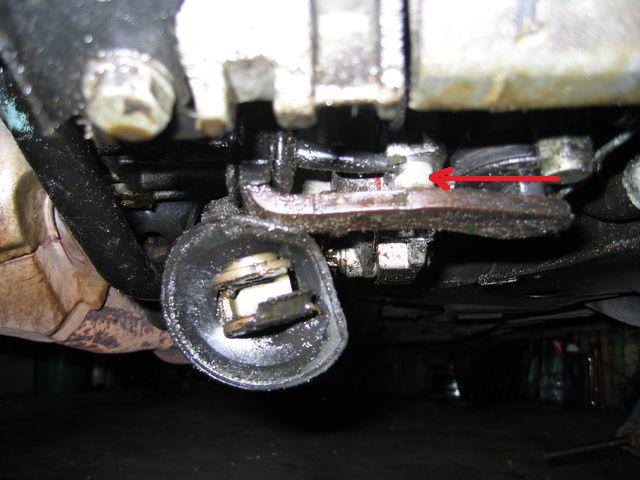

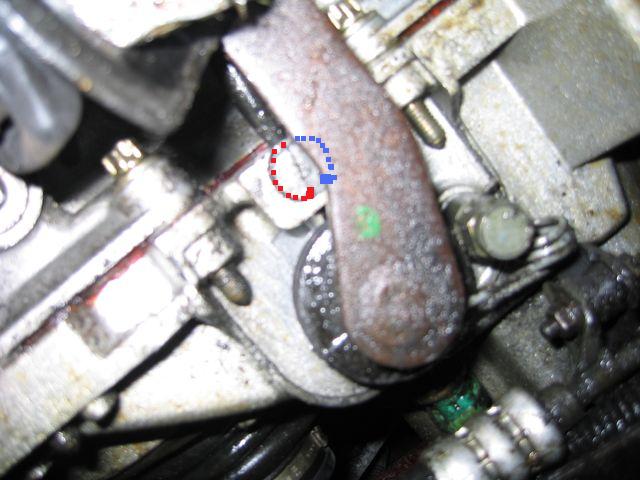

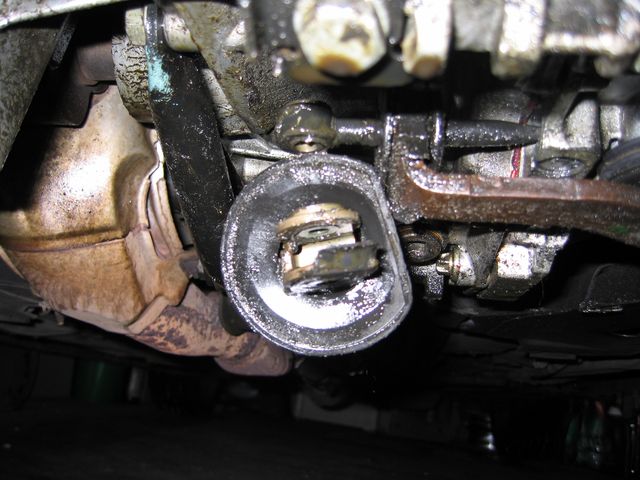

On défait la vis (écrou de 13) et on désaccouple la tringlerie de boite… attention au caoutchouc noir autour du quiqkshift d’origine et à son entretoise intérieure.
Etape 4 :
On enlève le circlips à l’aide d’une pince
>
Etape 5 :

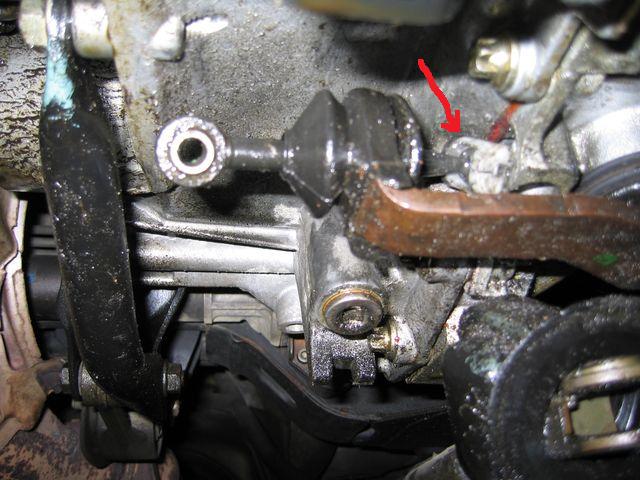

On fait descendre le prisonnier en pvc, qui s’ouvre en 2 (attention cela semble fragile) pour enserrer le quickshift, en tirant sur la commande de boite vers le bas
Etape 6 :
Une fois sortie, il ne reste plus qu’à tirer latéralement pour le dégager du soufflet.
Etape 7 :

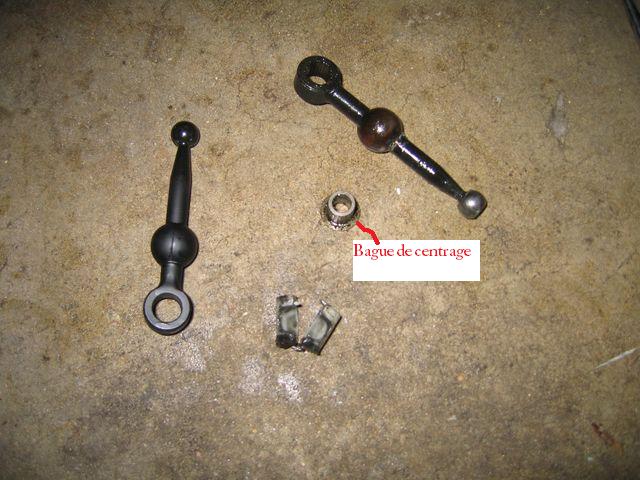

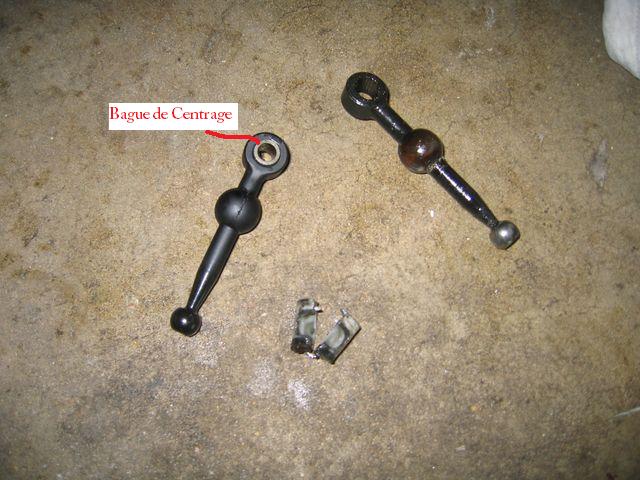

Remettre la « bague » de l’ancien quickshift dans le nouveau
La partie de la bague qui dépasse devra être au dessus lors de la remise en place du QuickShift (on peut voir un peu sur la photo Etape 3.)
<
Etape 8 :
Refaire les étapes inverses.
Voila c’est tout, on regraisse le prisonnier intérieur avant de remonter dans l’ordre inverse, ainsi que le quickshift.
Vous avez surement constaté que le trou du caoutchouc a un diamètre de la tige du quickshift et non pas de la boule se trouvant sur le quickshift. C’est assez galère et refaire passer (je me suis aider d’une pince a circlips pour élargir le diamètre.
Installation d’un Quick Shift
Pour Megane Ph1 2l16 pour la mienne mais surement même principe pour les autres.
Petite différence entre le ShortShift et le QuickShift
Le Shortshift se modifie au niveau du levier de vitesse.
Le quickshift est donc un système qui permet de raccourcir la course du levier de vitesse. Ainsi pour le passage d’un même rapport, la course du levier est réduite. Se place sur la tringlerie
Matériel utilisés :
- Le quickshift a placer
- Une douille ou clé de 13
- Un chiffon pour nettoyer
- Un tournevis plat
- Une pince pour circlips.
Photo du quick shift
En haut celui d'origine
En bas celui qui va le remplacer
Etape 1 : Préparation de l’environnement de travail
Monter la voiture cotée gauche
J’ai démonté la roue mais pas nécessaire.
Retirer le carter de protection pour ceux qui en ont un
Etape 2 :
Faire pivoter le soufflet en tirant légèrement dessus ou a l’aide d’un tournevis vers la barre de la tringlerie (attention de ne pas le percer). On le fait pivoter autour de la vis et elle apparaît.
Etape 3 :
On défait la vis (écrou de 13) et on désaccouple la tringlerie de boite… attention au caoutchouc noir autour du quiqkshift d’origine et à son entretoise intérieure.
Etape 4 :
On enlève le circlips à l’aide d’une pince
>
Etape 5 :
On fait descendre le prisonnier en pvc, qui s’ouvre en 2 (attention cela semble fragile) pour enserrer le quickshift, en tirant sur la commande de boite vers le bas
Etape 6 :
Une fois sortie, il ne reste plus qu’à tirer latéralement pour le dégager du soufflet.
Etape 7 :
Remettre la « bague » de l’ancien quickshift dans le nouveau
La partie de la bague qui dépasse devra être au dessus lors de la remise en place du QuickShift (on peut voir un peu sur la photo Etape 3.)
<
Etape 8 :
Refaire les étapes inverses.
Voila c’est tout, on regraisse le prisonnier intérieur avant de remonter dans l’ordre inverse, ainsi que le quickshift.
Vous avez surement constaté que le trou du caoutchouc a un diamètre de la tige du quickshift et non pas de la boule se trouvant sur le quickshift. C’est assez galère et refaire passer (je me suis aider d’une pince a circlips pour élargir le diamètre.
